Fischer Winkelhalter MW SA A2

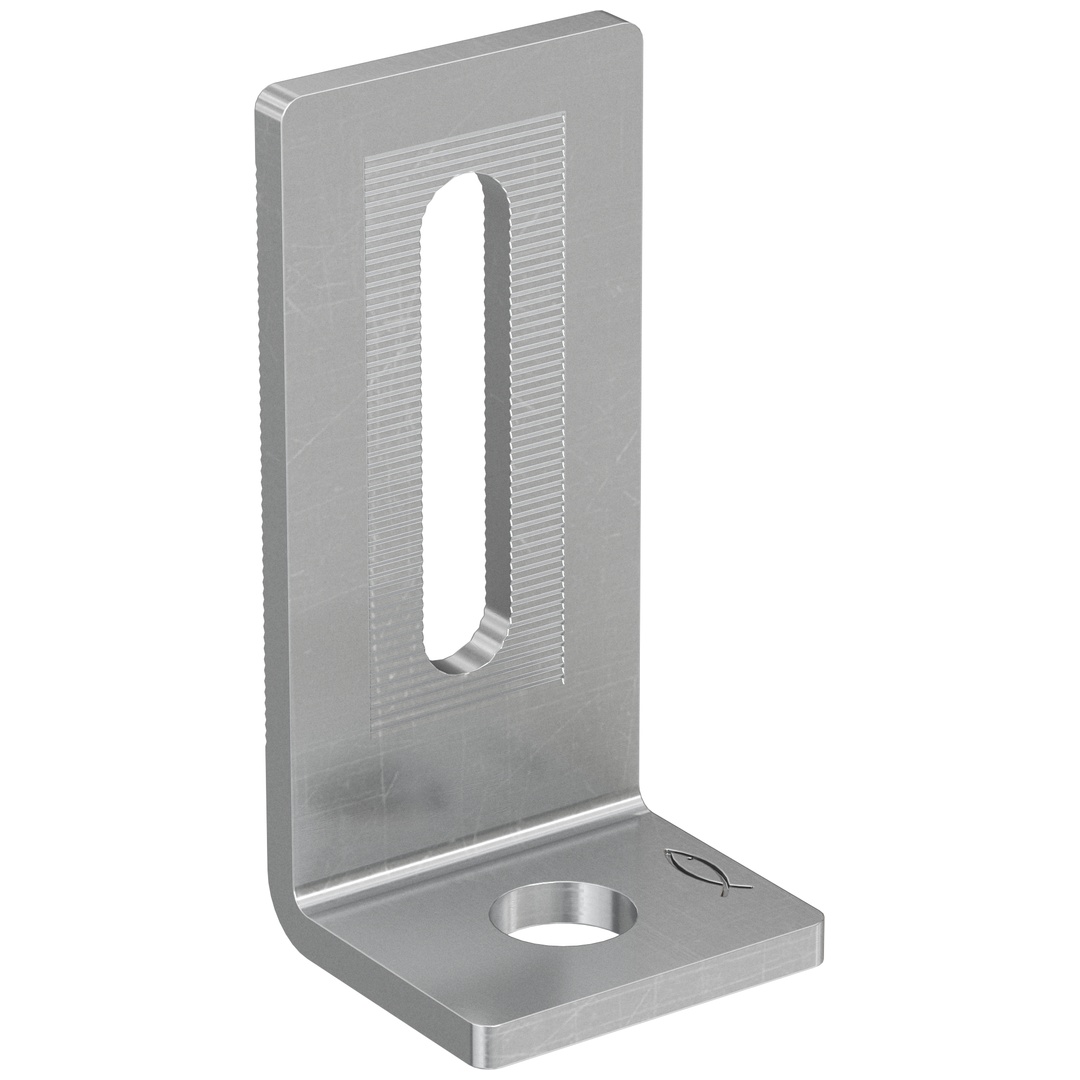

MW SA A2 ist die Winkel aus Edelstahl A2 zur Verbindung von Stockschrauben mit Solarschienen oder zur Verbindung von zwei sich überlappenden, um 90° gekreuzten Solarschienen.Das Langloch im vertikalen Teil ermöglicht die Höhenverstellung der SolarschieneHalterung zur Verbindung von Solarschienen mit STSI- oder STSR-Stockschrauben oder zur Verbindung von zwei sich überlappenden und um 90° gekreuzten SolarschienenLangloch im vertikalen TeilVersion mit langem LanglochA2 EdelstahlVorteile:Schnelle Montage durch das untere Loch und einfache Einstellung durch das seitliche Langloch.Die Verbindungen mit der Schiene sind mit rutschfesten Rändelungen für eine sichere Fixierung versehen.Funktion:Verbindung mit STRS oder STSI Stockschrauben:Den MW Winkelhalter zwischen die beiden Muttern der STSR/STSI-Stockschraube einführen und anziehen.Verbinden Sie die Solarschiene durch das Langloch mit der Schraube SKS M 8 und der Flanschmutter MU FM 8 mit dem MW Winkelhalter.Verwenden Sie die beiden Muttern der Stockschraube STSR/STSI, um die Position des MW Winkelhalters zu justieren.Kreuzung von zwei Solarschienen:Verbinden Sie den MW Winkelhalter mit der unteren Solarschiene mit der Hammerkopfmutter FCN AL und der Schraube SKS M 8.Befestigen Sie die obere Solarschiene durch das Langloch mit der Schraube SKS M 8 und der Flanschmutter MU FM 8 am Winkelhalter.
